Как подключить светодиодную ленту

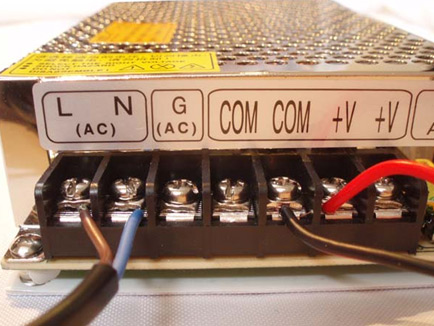

Как подключить одноцветную светодиодную ленту к открытому блоку питания.

kak1

На самом деле в этом нету ничего сложного нам понадобится розетка с напряжение 220 Вольт, блок питания, отвертка, и лента с выведенными проводами +-, Поехали:  расшифровка значений на блоке питания "L" и "N" (AC) являются входами для проводов

которые будут идти от блока к розетки 220 В, шнур с вилкой как правило имеет синий и коричневые провода, в каком порядке вы будете их подключать не важно, потому что мы имеем дело с переменным током (прикручиваем их крепко, чтобы они не соприкасались между собой) , если у вас от вилки идет 3 провода, то 3 провод это земля, он как правило зеленого цвета, его тоже прикручиваем в G (AC), далее переходим к подключению ленты, где  "COM" - минус а "+V" - плюс. Важно! При подключении ленты обязательно надо соблюдать правильную полярность убедитесь, что соединения сделаны правильно минус должен быть подключен к - , а плюс к + при неправильном соблюдении полярностей лента не будет светиться,

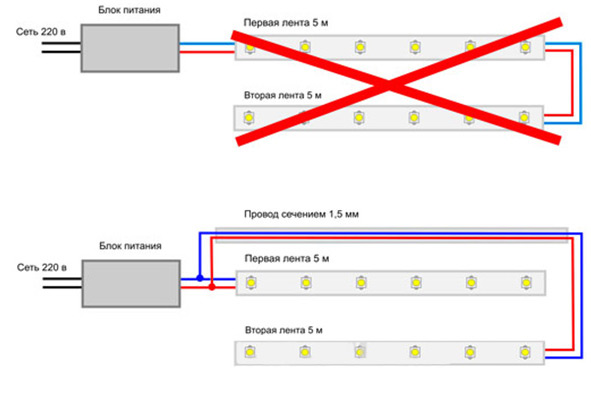

Как подключить более 5 метров ленты ?!

Большинство людей по не знанию совершают большую ошибку подключая к концу первой ленты вторую ленту.

kak4

Как подключить одноцветную светодиодную ленту к открытому блоку питания.

На самом деле в этом нету ничего сложного нам понадобится розетка с напряжение 220 Вольт, блок питания, отвертка, и лента с выведенными проводами +-, Поехали:  расшифровка значений на блоке питания "L" и "N" (AC) являются входами для проводов которые будут идти от блока к розетки 220 В, шнур с вилкой как правило имеет синий и коричневые провода, в каком порядке вы будете их подключать не важно, потому что мы имеем дело с переменным током (прикручиваем их крепко, чтобы они не соприкасались между собой) , если у вас от вилки идет 3 провода, то 3 провод это земля, он как правило зеленого цвета, его тоже прикручиваем в G (AC), далее переходим к подключению ленты, где  "COM" - минус а "+V" - плюс. Важно! При подключении ленты обязательно надо соблюдать правильную полярность убедитесь, что соединения сделаны правильно минус должен быть подключен к - , а плюс к + при неправильном соблюдении полярностей лента не будет светиться,

Как подключить более 5 метров ленты ?!

Большинство людей по не знанию совершают большую ошибку подключая к концу первой ленты вторую ленту.
