RGB светодиодная лента

Светодиодная RGB лента представляет собой гибкую ленту, с нанесенными на ней проводниками и RGB-светодиодами (полноцветными). В последнее время светодиодные ленты получили широкое распространение в архитектуре, авто и мото тюнинге, костюмах, декорациях и т.п. Также бывают водонепроницаемые ленты, которые можно использовать к примеру в бассейнах.

Светодиодные ленты бывают двух типов: аналоговые и цифровые.
В аналоговых лентах все светодиоды включены в параллель. Следовательно, вы можете задавать цвет всей светодиодной ленты, но не можете установить определенный цвет для конкретного LED. Эти ленты просты в подключении и не дорогие.
Цифровые светодиодные ленты устроены немного сложнее. К каждому светодиоду дополнительно устанавливается микросхема, что делает возможным управлять любым светодиодом. Такие ленты намного дороже обычных.

В данной статье мы рассмотрим работы только с аналоговыми светодиодными лентами.

Аналоговые RGB светодиодные ленты

Техническая спецификация:
- 10.5мм ширина, 3мм толщина, 100мм длина одного сегмента
- водонепроницаемая
- снизу скотч 3М
- макс. потребление тока (12В, белый цвет) - 60мА на сегмент
- цвет свечения (длина волны, нм): 630нм/530нм/475нм

Схема светодиодной RGB ленты

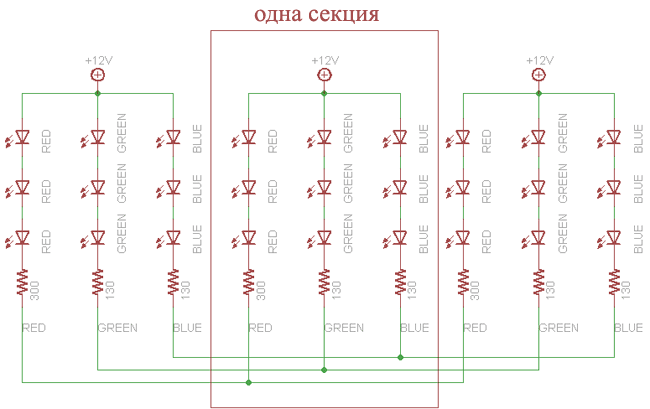

Лента поставляется в рулонах и состоит из секций длиной по 10 см. В каждой секции размещается 3 RGB светодиода, типоразмера 5050. Т.е. в каждой секции получается, что содержится 9 светодиодов: 3 красных, 3 зеленых и 3 синих. Границы секций отмечены и содержат медные площадки. Поэтому, при необходимости, ленту можно обрезать и спокойно припаиваться. Схема светодиодной ленты:

Энергопотребление

В каждой секции ленты, последовательно подключены по 3 светодиода, поэтому питание 5В не подойдет. Питание должно быть 12В, но можно подавать напряжение и 9В, но тогда светодиоды будут гореть не так ярко.

Одна LED-линия сегмента потребляет приблизительно 20мА при питании 12В. Т.о. если зажечь белый цвет (т.е. красный 100%, зеленый 100% и синий 100%), то энергопотребление секции составит около 60мА.

Теперь, можно легко посчитать потребление тока всей ленты. Итак, длина ленты составляет 1 метр. В ленте 10 секций (по 10 см каждая). Потребление ленты при белом цвете составит 60мА*10=600мА или 0.6А. Если использовать ШИМ fade-эффект между цветами, то энергопотребление можно снизить вдвое.

Подключение ленты

Для того, чтобы подключить ленту, необходимо припаять провода к 4 контактным площадкам. Мы использовали белый провод для +12В, а остальные цвета в соответствии с цветами светодиодов.
